?一、項目背景?

某能源集團為推廣其“光伏+儲能”智慧能源解決方案，需在2024年國際清潔能源博覽會上展示?50MW光伏電站+10MW/20MWh儲能集裝箱系統?。因?qū)嶋H設備占地超5萬平方米，特委托我司制作?1:50比例動態沙盤模型?，重點呈現光儲協同運行、智能調峰及離網供電能力，助力客戶斬獲海外大型園區建設項目訂單。

?二、模型設計亮點?

?1. 全場景高精度復刻?

• ?光儲協同布局?：

  • 光伏區：還原雙面光伏組件陣列（含跟蹤支架傾角調節功能），占比模型總面積60%。

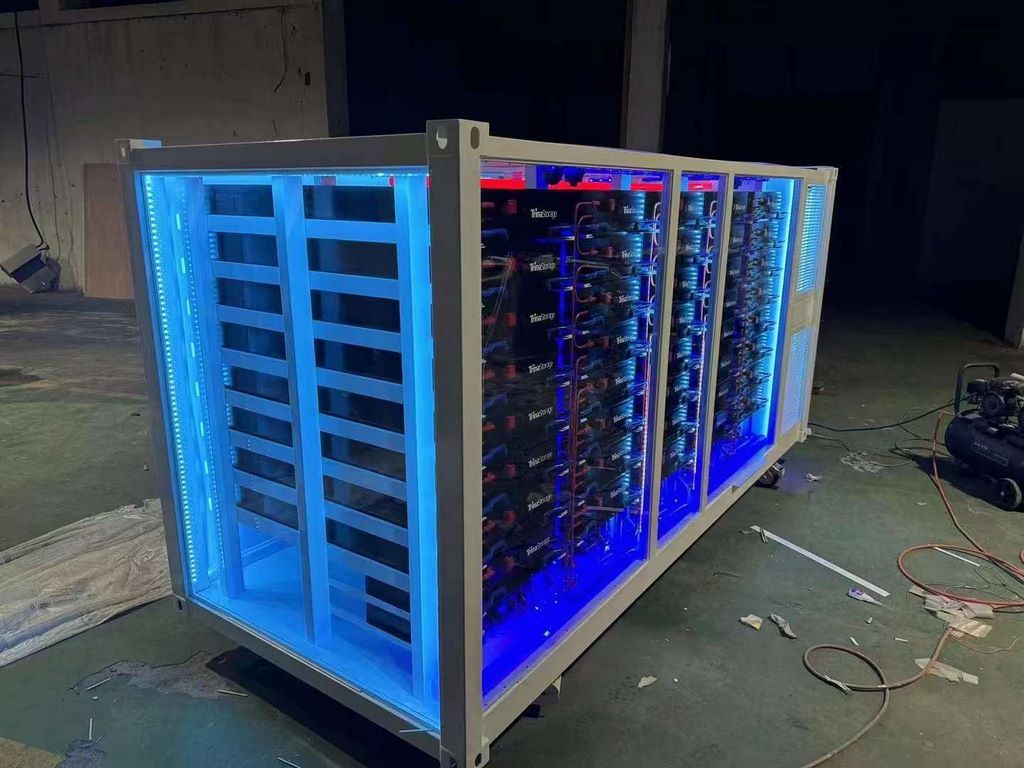

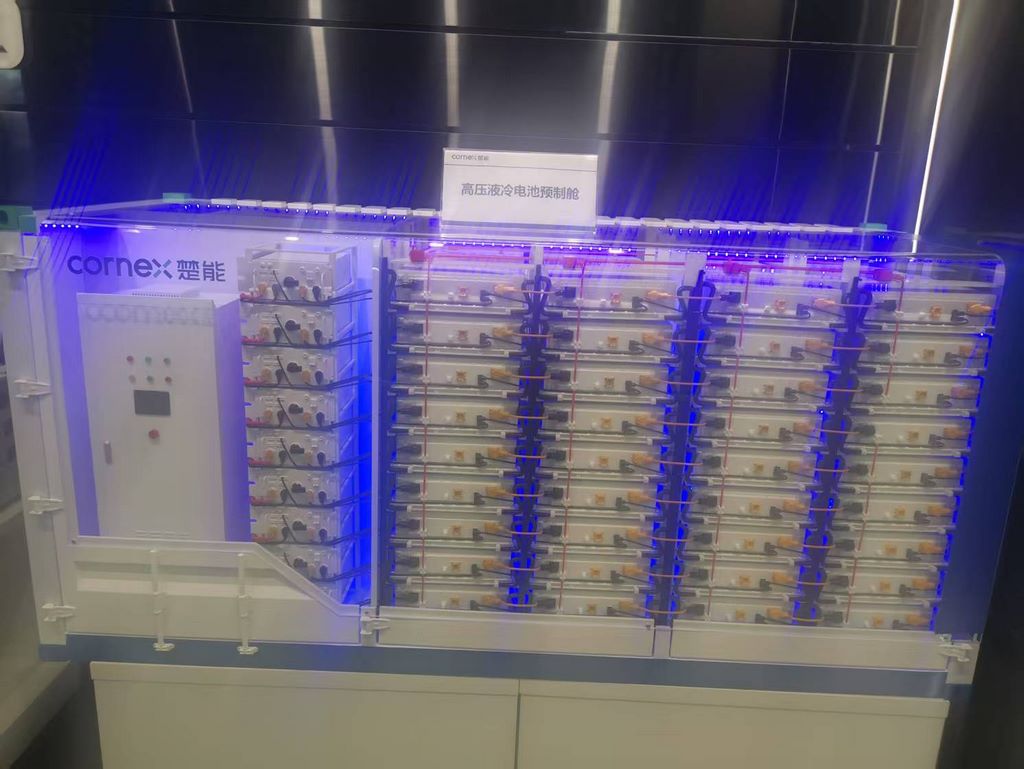

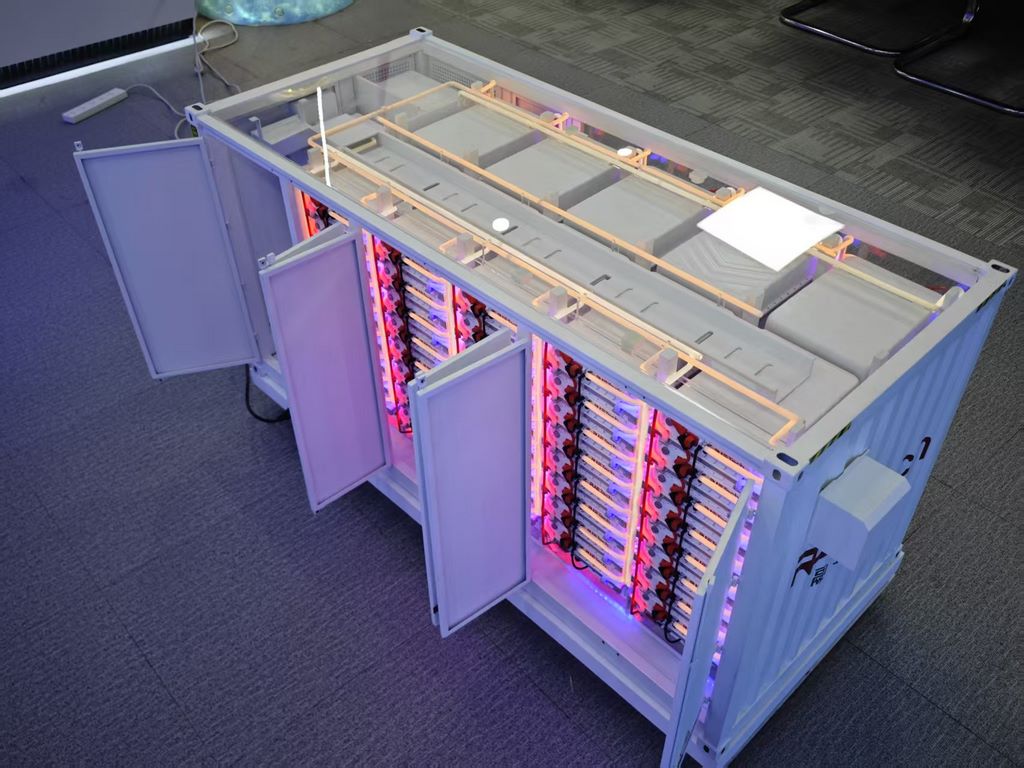

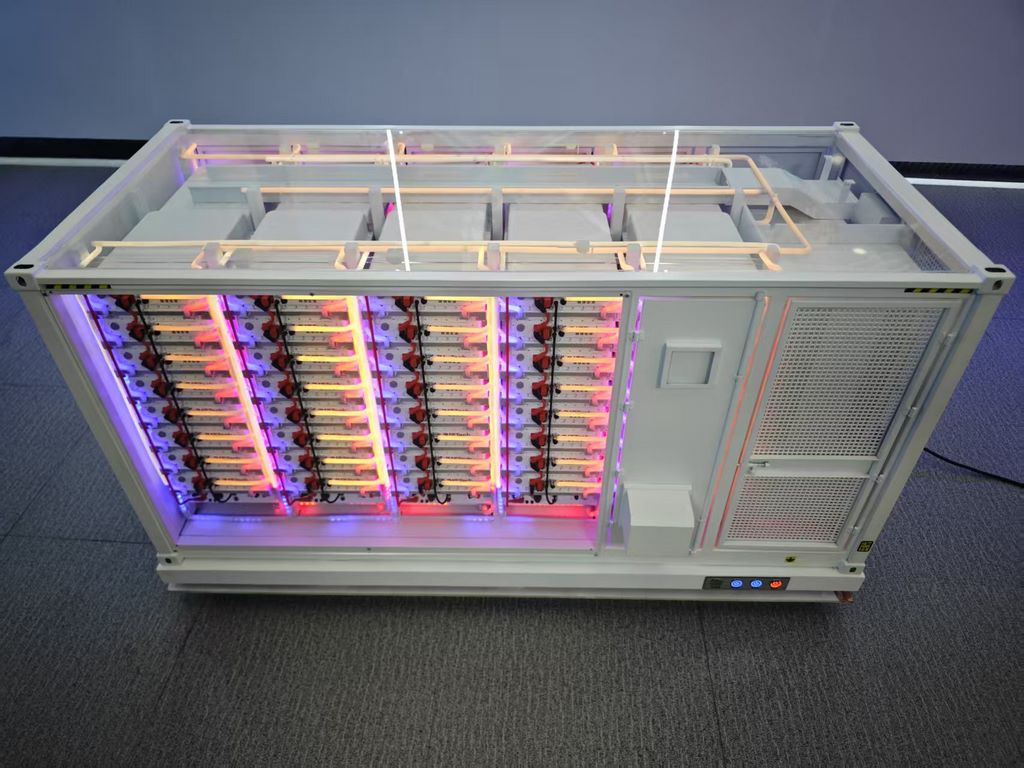

  • 儲能區：1:50集裝箱儲能系統（含PCS變流艙、電池艙、消防單元），配備可開合檢修門。




• ?材質工藝?：

  • 光伏板：激光切割亞克力+漸變藍膜，實現19.6%光電轉換效率的視覺模擬。

  • 儲能箱體：304不銹鋼蝕刻散熱格柵，3D打印電芯組誤差≤0.05mm。




?2. 動態運行演示系統?

• ?光儲聯動流程?：

  1. ?光伏發電?：模擬日照移動軌跡（LED矩陣光源），觸摸屏顯示實時發電功率（0-50kW可調）。

  2. ?儲能調峰?：

  • 日間儲電：藍色LED流動態顯示光伏余電存儲過程。

  • 夜間供電：紅色光效模擬儲能系統為虛擬負載供電，放電效率動態顯示（85%-93%）。




• ?離網運行模式?：

  • 觸發“電網故障”按鈕后，模型自動切換至孤島運行，儲能系統優先保障關鍵負荷供電。




?3. 多維交互體驗?

• ?數據可視化大屏?：10寸觸摸屏集成EMS系統，同步顯示光伏出力曲線、儲能SOC、碳減排量等12項數據。

• ?AR運維培訓?：掃描設備二維碼可查看光伏板清潔機器人作業、儲能系統三維拆解動畫。

• ?氣候模擬系統?：旋鈕切換“沙塵/暴雨/高溫”模式，演示設備防護等級（IP65）與熱管理效能。

?三、核心技術創新?

1. ?復合制造工藝?

   • 光伏陣列：采用磁吸式快裝結構，支持15分鐘內完成1000塊組件布局調整。

   • 線纜系統：微型同軸電纜實現MW級電流可視化（1:1000電流強度模擬）。

2. ?智能控制中臺?

   • 基于Modbus TCP協議開發控制系統，支持接入真實電站SCADA數據。

   • 內置24種典型工況（如光伏限發、電池均衡異常、PCS過載等）。

3. ?展演優化方案?

   • 分體式設計：光伏區與儲能區可獨立運輸（模塊尺寸≤1.2m×0.8m）。

   • 防震系統：航空鋁箱內嵌氣柱緩沖，承重部位加裝碳纖維加固框架。

?四、參展成果?

1. ?品牌曝光突破?

   • 開展3日吸引800+專業觀眾互動，獲6家海外媒體專題報道。

   • 現場促成東南亞某工業園區2.3億美元光儲項目合作意向。

2. ?技術認可?

   • 斬獲展會“最具商業價值解決方案獎”，評委盛贊光儲協同邏輯的直觀表達。

   • 客戶追加8套定制模型訂單，用于中東、歐洲等地區推廣。

?五、項目經驗?

1. ?場景化敘事?：通過“晴天發電-儲電-夜間供電”動態循環，強化觀眾對光儲價值的理解。

2. ?安全冗余設計?：模型內置過流保護裝置，避免高功率LED引發的短路風險。

3. ?擴展性預留?：為數字孿生系統預留OPC UA接口，未來可升級為虛實聯動演示平臺。

?技術參數表?
